Incisione di punti di saldature su basetta con incisore della Lidl.

[Enzo]

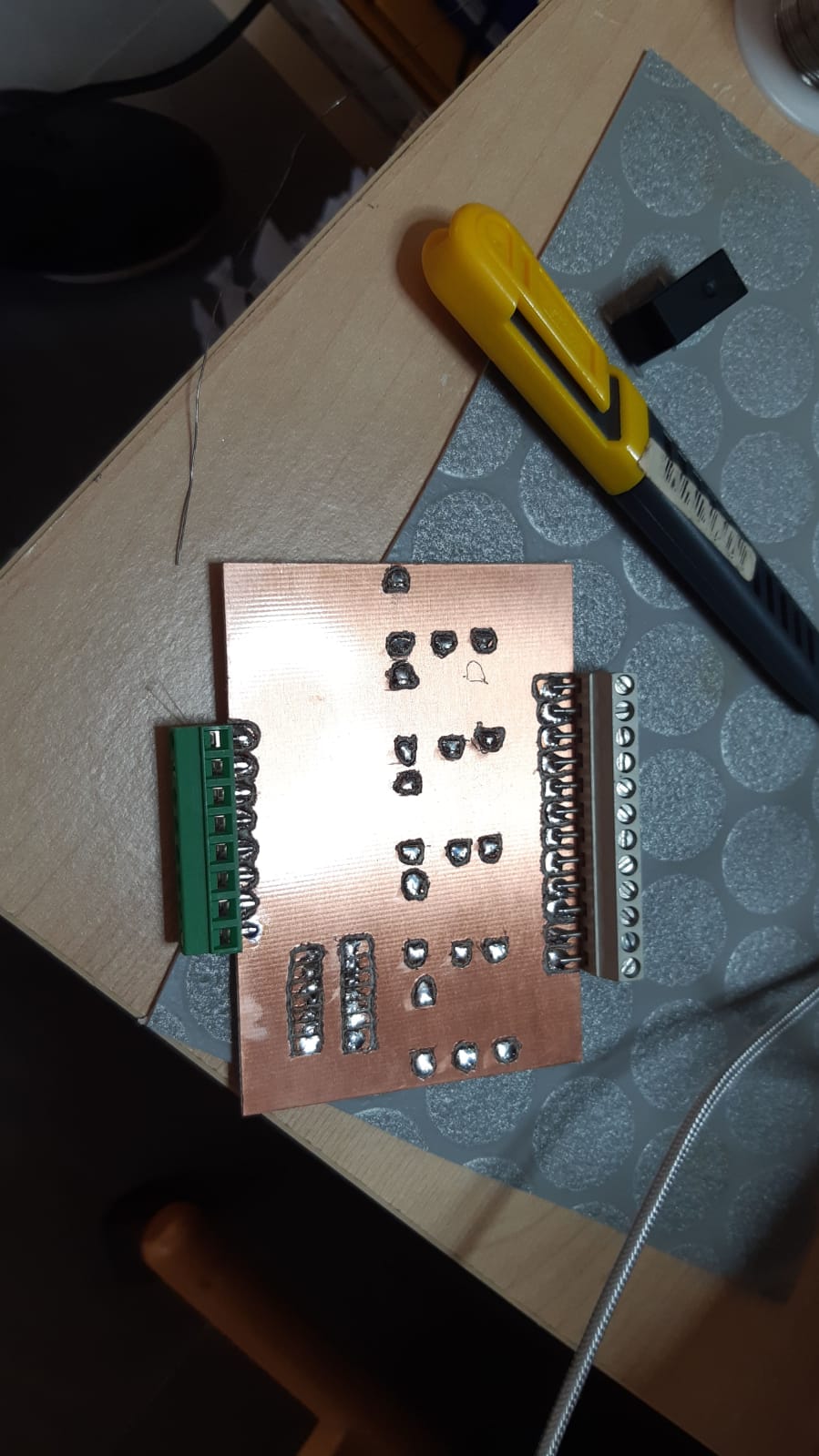

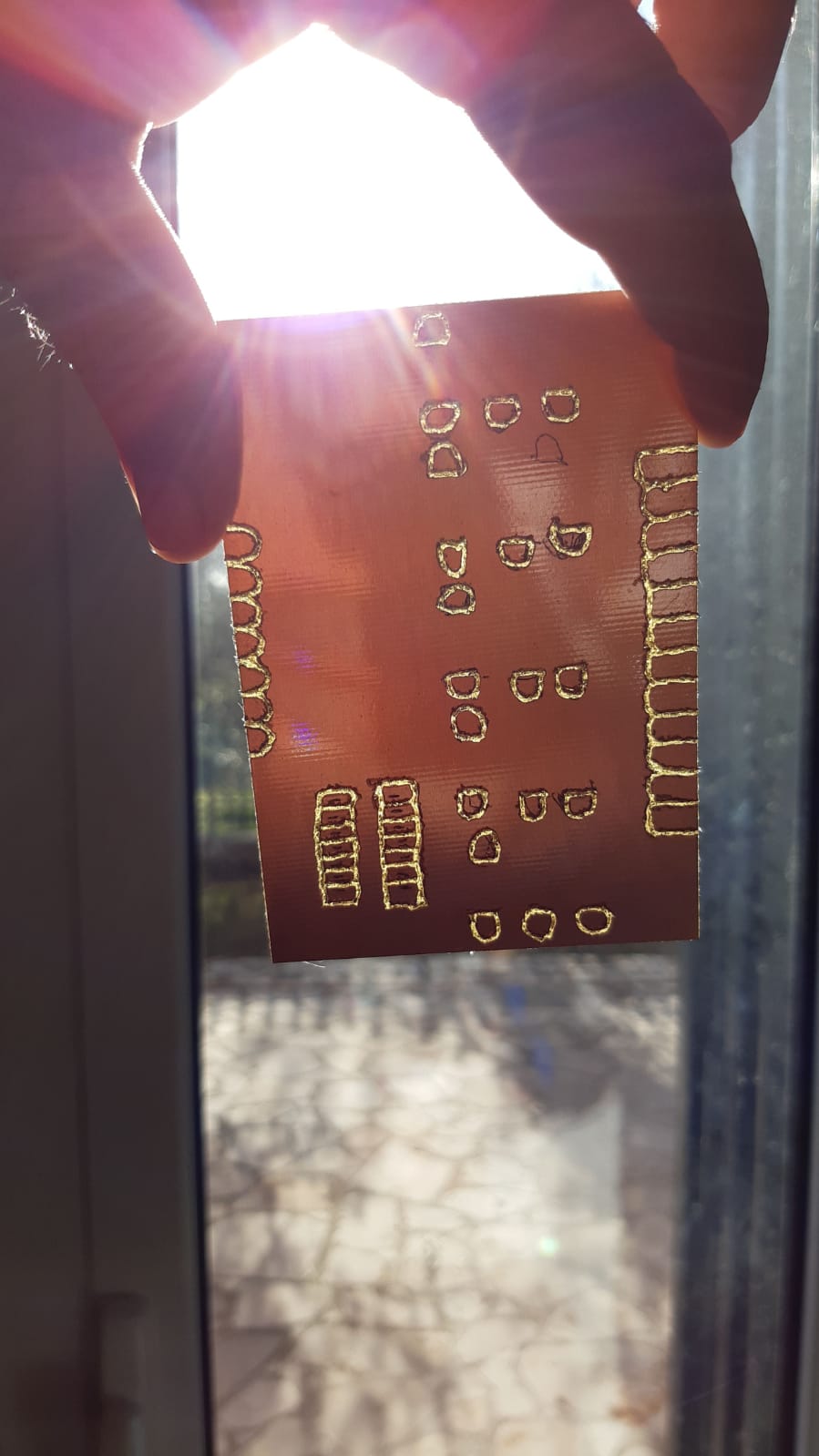

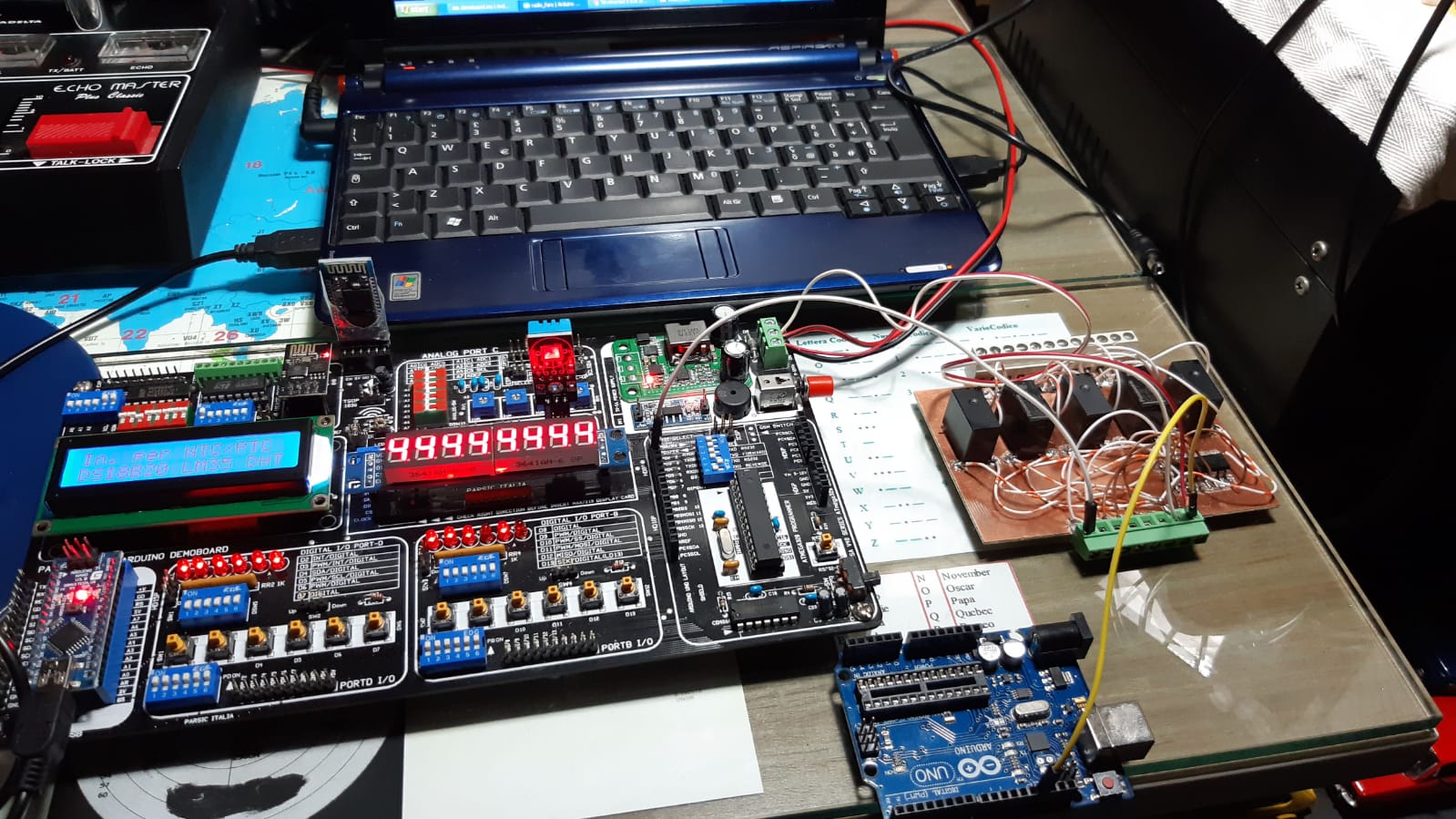

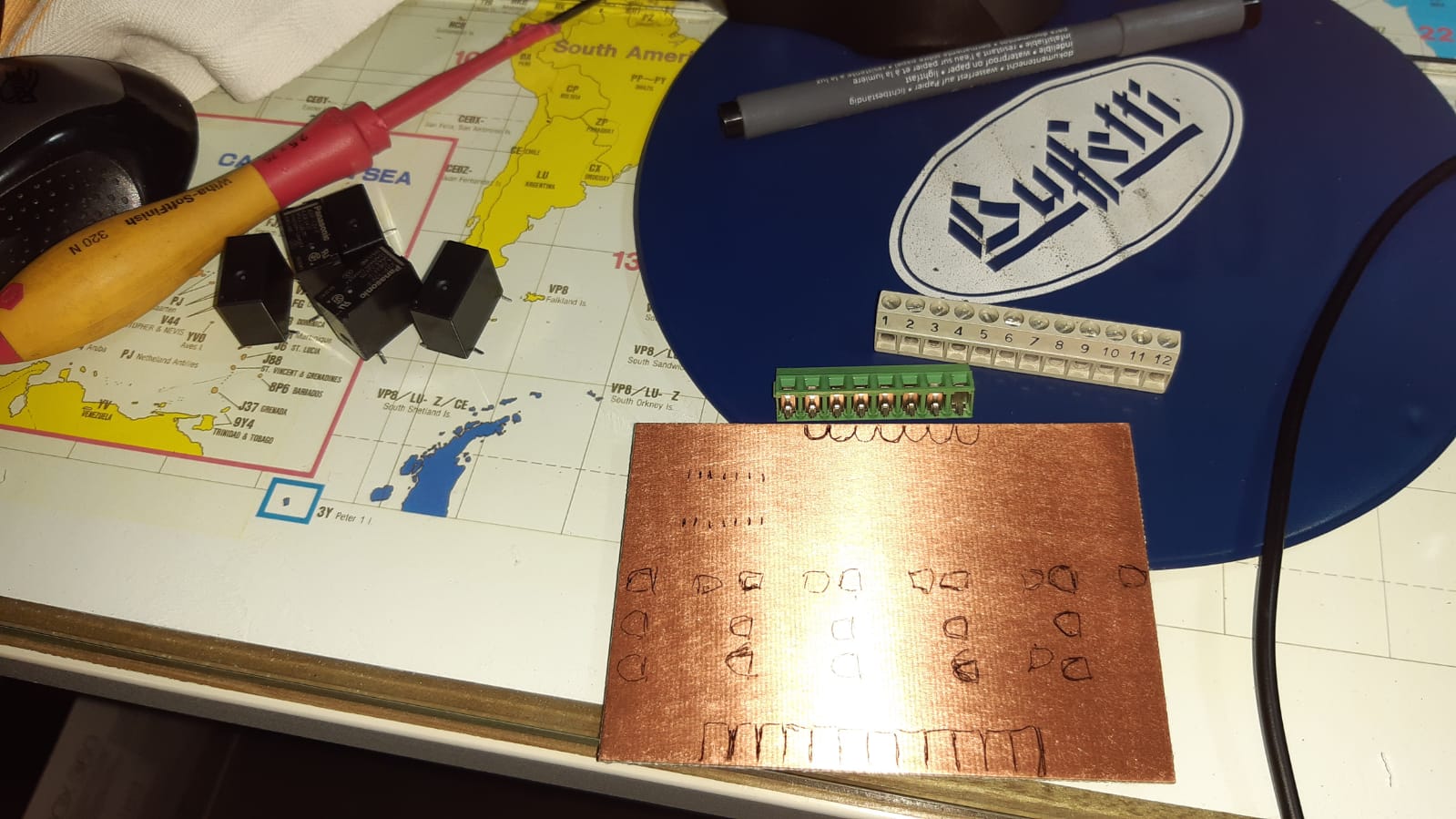

Nelle foto che vedete vi mostro il procedimento che utilizzo per creare al volo dei circuiti con un semplice incisore della Parkside che comprai dalla Lidl qualche anno fa. Il procedimento è molto semplice una volta che si ha a disposizione la basetta della giusta misura si disegnano con un pennarello i punti di saldatura che poi si andranno ad incidere con l'utensile della parkside. questo utensile avendo vibrazioni molto veloci riesce ad asportare velocemnete lo strato di rame che normalmente si scioglie nell' acido e in questo modo è possibile realizzare piste e punti di saldatura in pochissimo tempo. Quando si è ultimata l' incisione per vedere se effettivamente le piste non vanno in corto basta mettere la basetta controluce e vedere ad occhio l' effettiva incisione. Successivamente si puo testare l' isolamento delle piste anche con un multimetro posizionato in continuità. Vi mostro delle foto della realizzazione delle basette onfly.
